【商品名】
2 チャネルステッピングモータードライバー拡張ボード HAT for RPI Raspberry Pi ラズベリーパイラズパイ Zero 2 W WH ゼロ 3 4 Model B 4GB 8GB 3B 4B Jetson Nano 2GB B01
【商品説明】

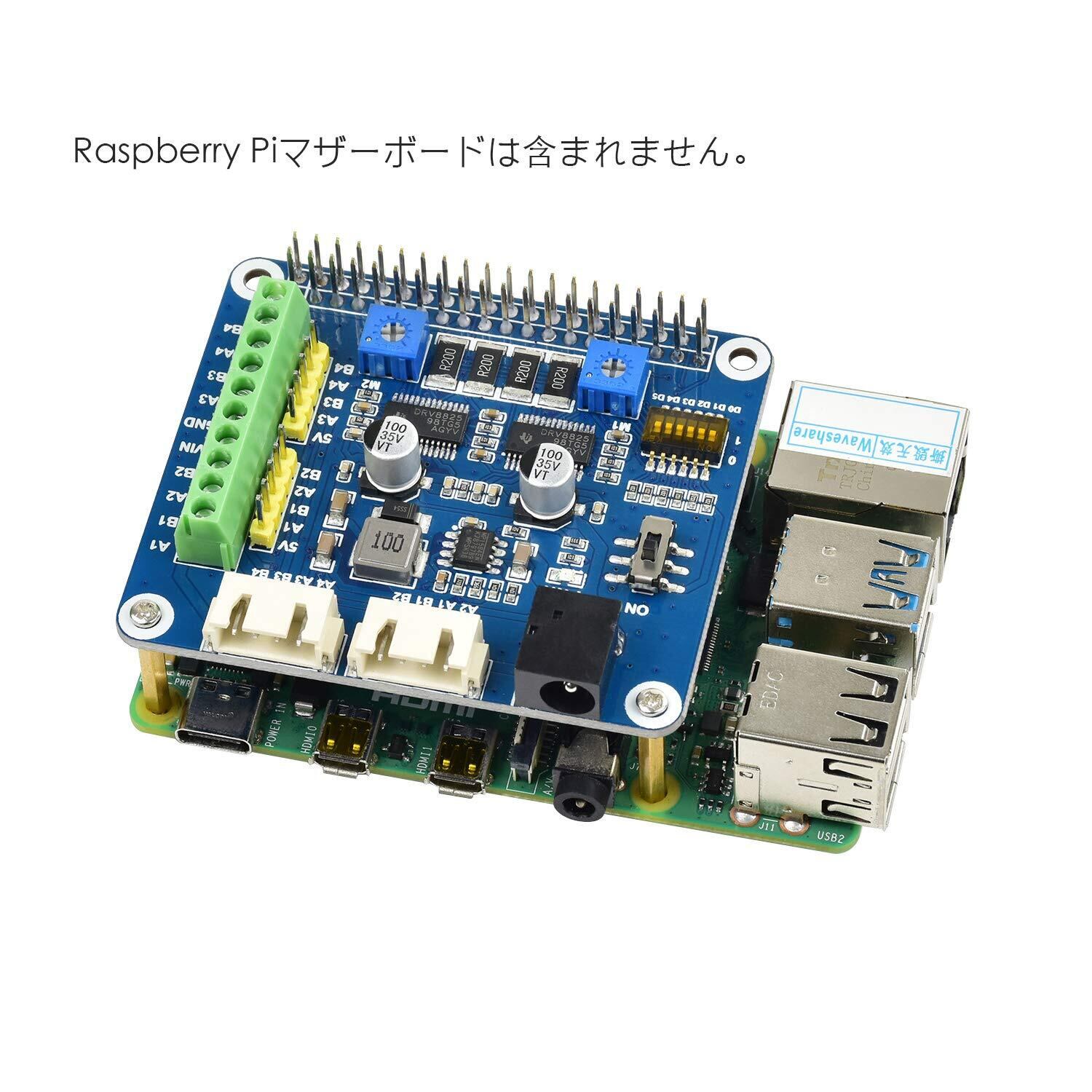

注：Raspberry Pi マザーボードとステッピングモーターは含まれていません。

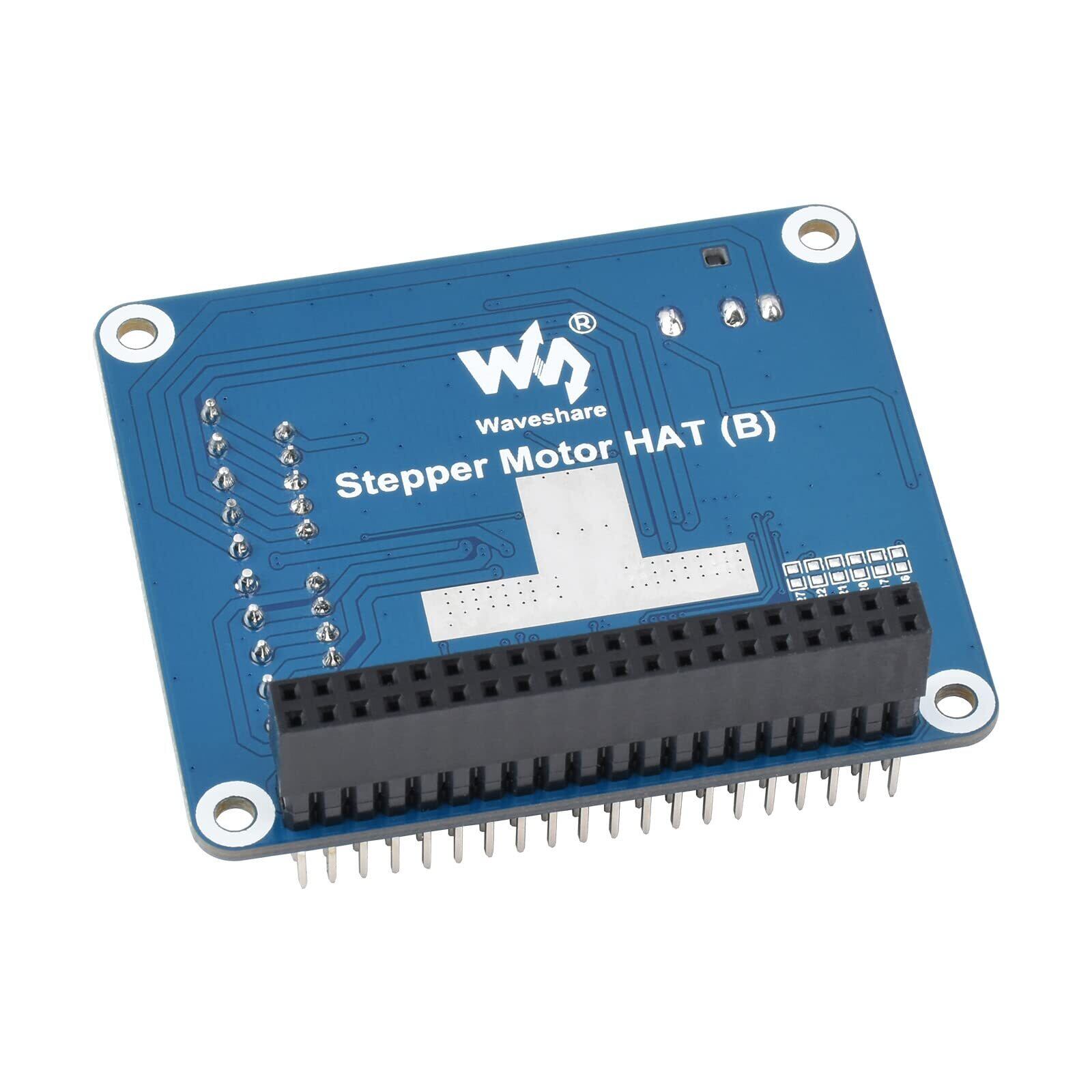

標準のRaspberry Pi 40Pin GPIO 拡張ヘッダー付き。RaspberryPiとJetson Nanoに適しています。
マイクロステッピングインデクサーを内蔵したオンボードデュアル HR8825 モーターコントローラーICは、使いやすい2つのステッピングモーターを駆動します。 DIPスイッチで構成された6つの利用可能なマイクロステッピングモード：フルステップ、ハーフステップ、1/4ステップ、1/8ステップ、1/16ステップ、および1/32ステップ。
ポテンショメーターを介して調整可能なモーター駆動電流、最大2.5A電流出力。保護機能：過電流保護（OCP）、サーマルシャットダウン（TSD）、VM低電圧ロックアウト（UVLO）。
英語のマニュアルのみが提供されます。英語マニュアルURL：https://www.waveshare.com/wiki/Stepper_Motor_HAT_(B)

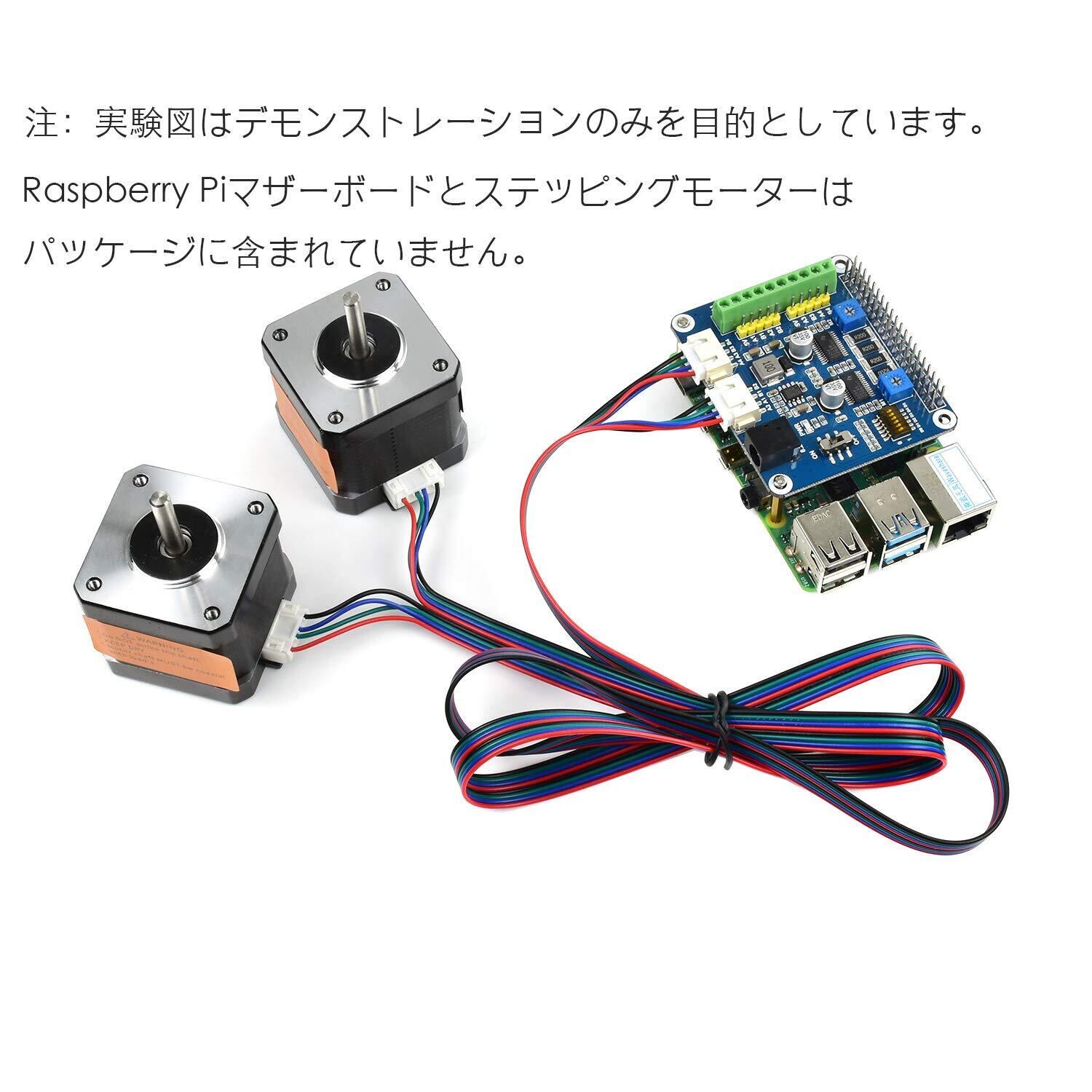

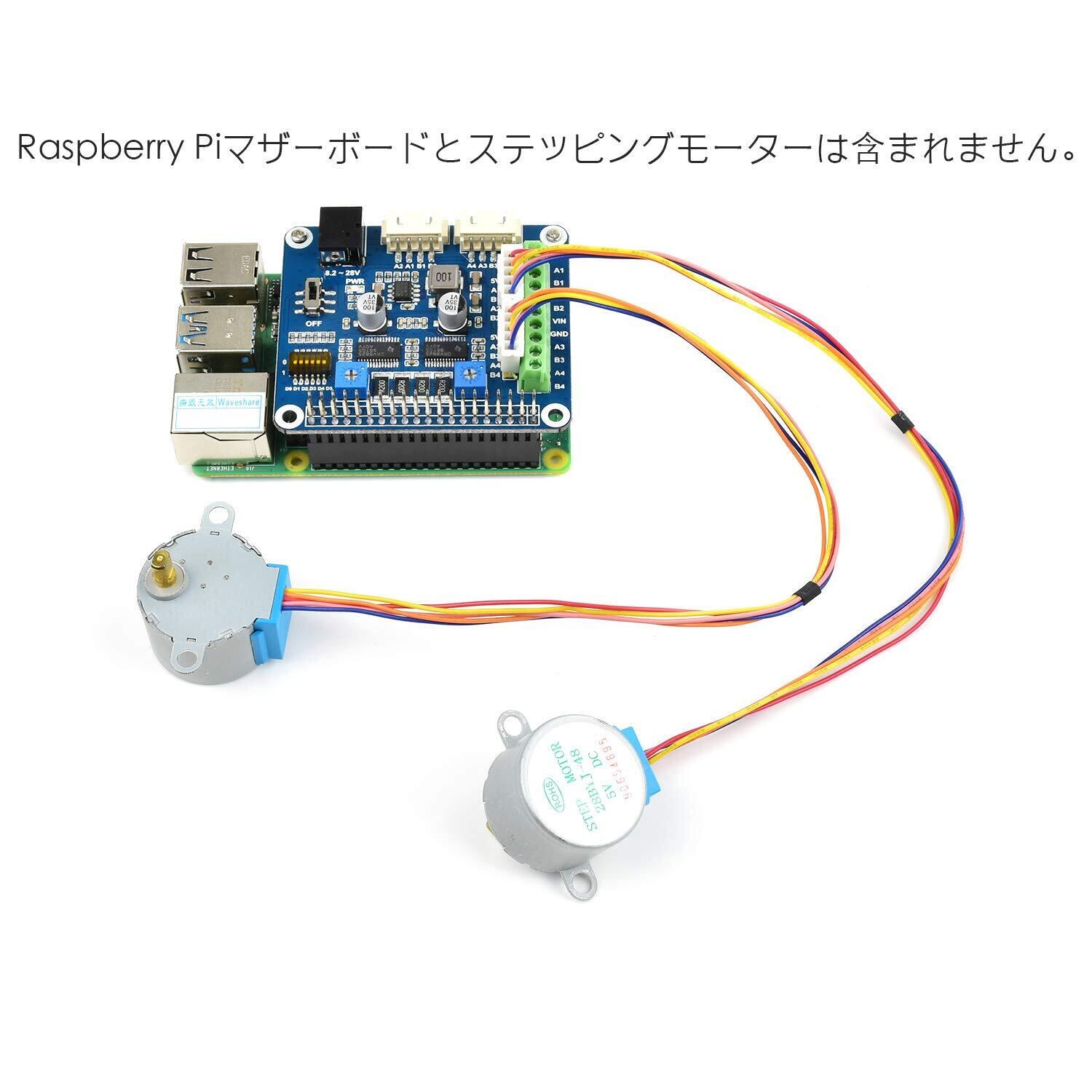

このステッピングモーターHATは、Raspberry Piに2つのステッピングモーターを同時に駆動する機能を提供し、最大1/32マイクロステッピングをサポートします。

特徴
標準Raspberry Pi 40PIN GPIO拡張ヘッダー、Raspberry Piシリーズボード、Jetson Nanoをサポート。
マイクロステッピングインデクサーを内蔵したオンボードデュアルHR8825モーターコントローラーICは、使いやすい2つのステッピングモーターを駆動します。
DIPスイッチで構成された6つの利用可能なマイクロステッピングモード：フルステップ、ハーフステップ、1/4ステップ、1/8ステップ、1/16ステップ、および1/32ステップ。
ポテンショメーターを介して調整可能なモーター駆動電流、最大2.5A電流出力。
保護機能：過電流保護（OCP）、サーマルシャットダウン（TSD）、VM低電圧ロックアウト（UVLO）。

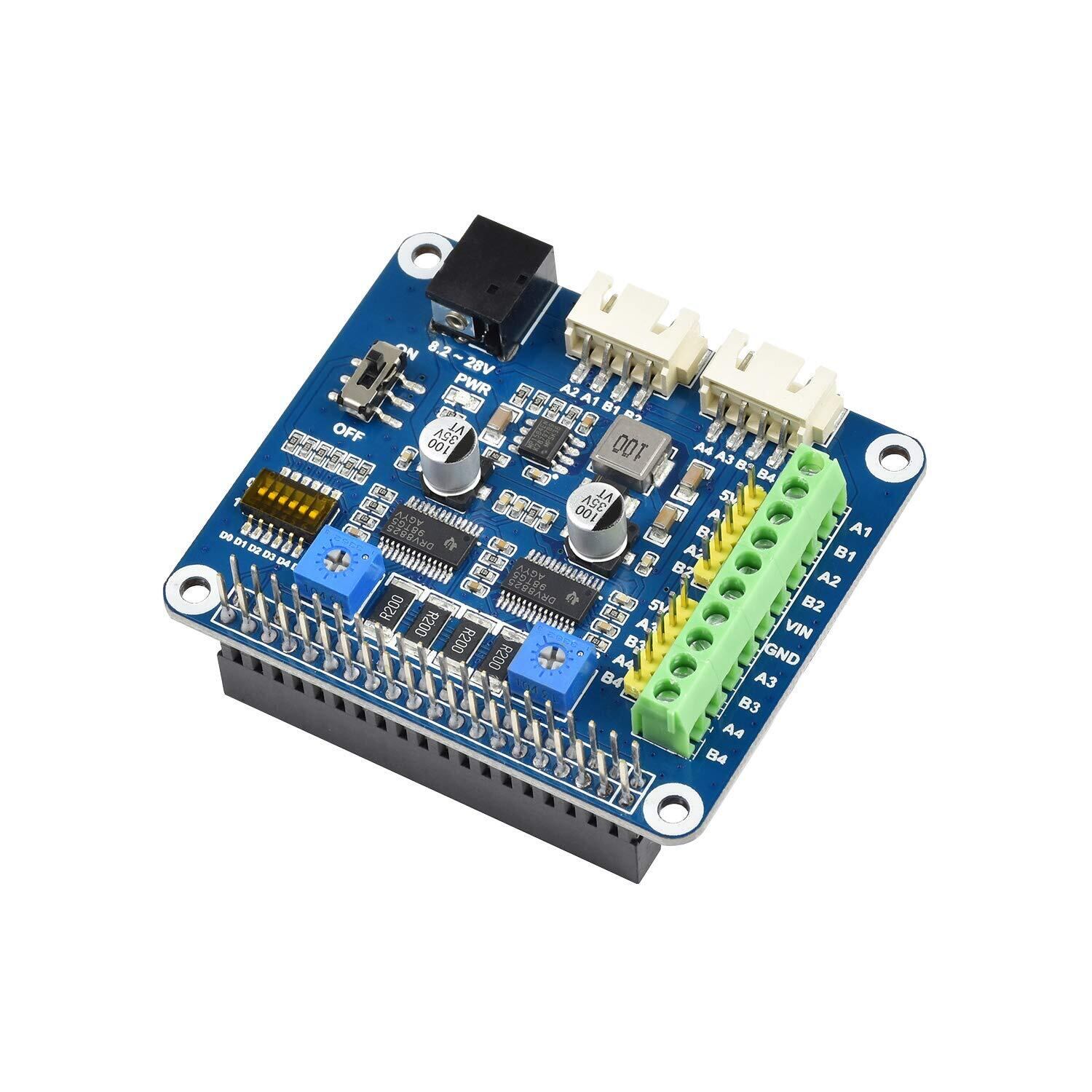

5Vレギュレーターを統合し、Raspberry Piに電力を供給できます。さまざまな仕様のステッピングモーター用のオンボードマルチコネクタオプション。

仕様書
モーターコントローラー：HR8825
モーター駆動電圧：8.2V〜28V
モーター駆動電流：2.5A
ロジック電圧：3.3V

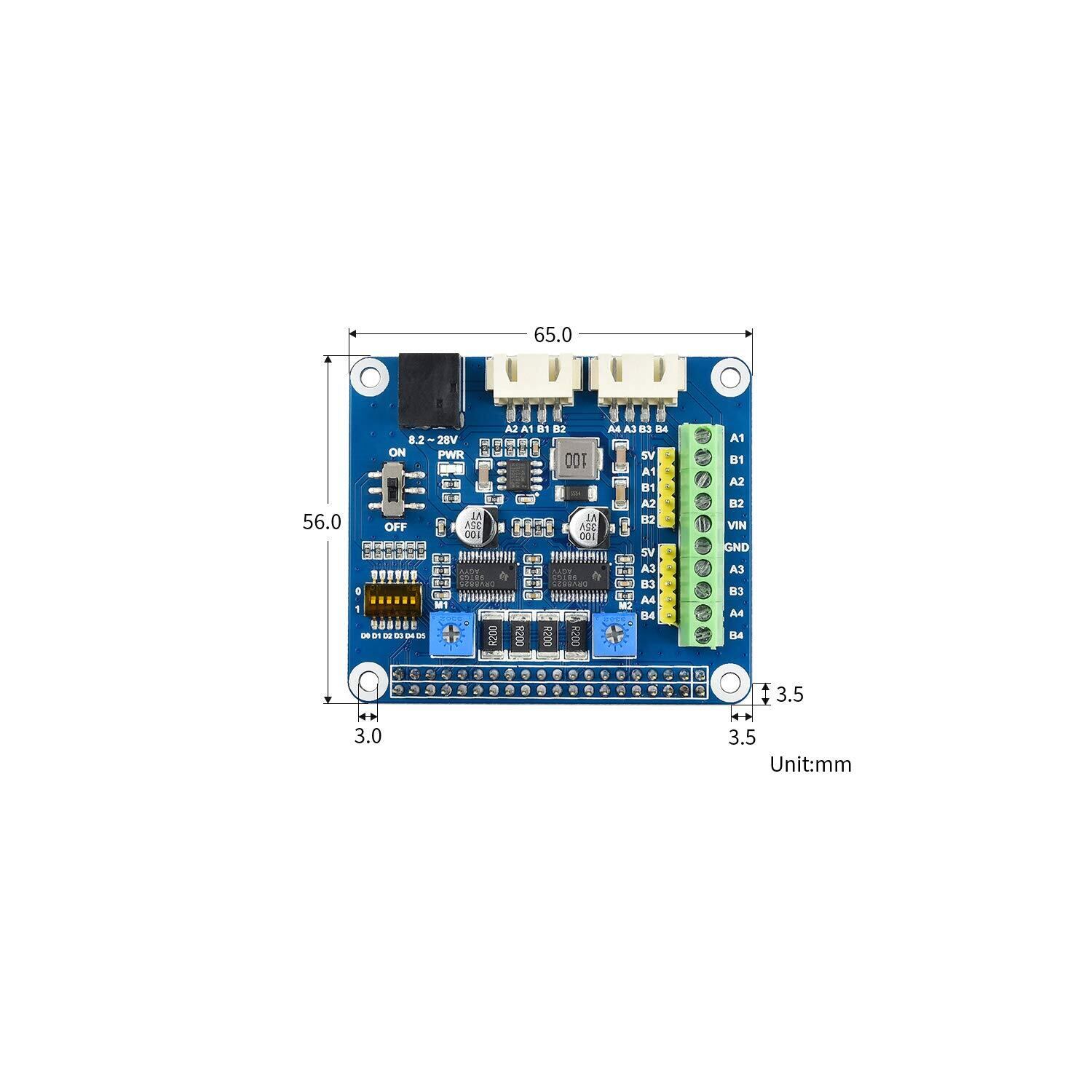

サイズ：65mm×56mm
取付穴サイズ：3.0mm

パッケージ内容：

注：Raspberry Piおよびステッピングモーターは含まれていません。

ステッピングモーター拡張ボード x1
ネジパック x1
